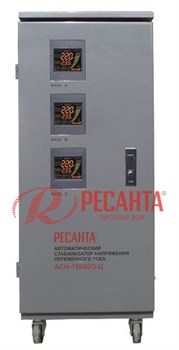

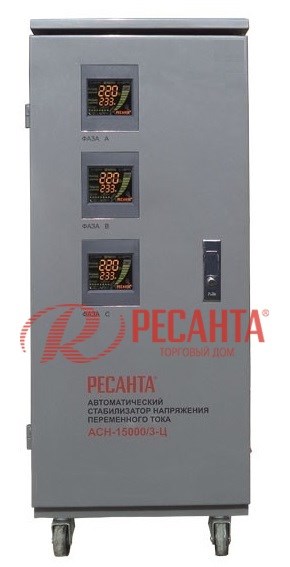

Стабилизатор напряжения Ресанта АСН-15000/3-Ц

Стабилизатор напряжения Ресанта АСН-1500/3-Ц предназначен для обеспечения качественного электропитания и поддержания стабильного напряжения сети 380 В, 50 Гц.

Область применения:

• Промышленное и бытовое оборудование;
• Дачи, загородные дома и коттеджи;
• Станки и производственный инструмент;
• Системы освещения;
• Системы вентиляции воздуха;
• Насосное оборудование;
• Блоки управления систем обогрева и водоснабжения;
• Лабораторные установки;
• Электродвигатели.

Технические характеристики

Тип входной сети:	трехфазная
Диапазон входных напряжений, линейное:	240…430 В
Диапазон входных напряжений, фазное:	140…260 В
Частота входной сети:	50/60 Гц
Номинальная мощность:	15 кВт
Диапазон выходных напряжений, линейное:	350…410 В
Диапазон выходных напряжений, фазное:	203…237 В
Подключение к сети:	клеммная колодка
Подключение нагрузки:	клеммная колодка
Искажение синусоиды:	отсутствует
Байпас:	нет
КПД, не менее:	97 %
Класс защиты:	IP20
Охлаждение:	естественное
Рабочая температура окружающей среды:	0…+45 °С
Относительная влажность воздуха, не более:	80 %
Габаритные размеры, Д×Ш×В:	700х330х330 мм
Масса, не более:	43 кг
Гарантийный срок эксплуатации:	12 месяцев



Принцип работы

Релейный стабилизатор осуществляет ступенчатую регулировку выходного напряжения. Трансформатор данного стабилизатора имеет четыре отвода, к которым подключены реле, при изменении входного напряжения измерительная плата анализирует напряжение и подает сигнал на нужное реле, тем самым добавляя или уменьшая напряжение на выходе трансформатора. Благодаря быстрому переключению реле стабилизатор имеет хорошее быстродействие, скорость отработки любого скачка напряжения 10-15 миллисекунд. Такой стабилизатор стоит устанавливать в места, где входное напряжение постоянно колеблется (скачет) или при больших перепадах входного напряжения.



Общие сервисные функции стабилизатора

• Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
• Широкий диапазон входных напряжений 240-430 В линейное, 140-260 В фазное.
• Высокое быстродействие.
• Контроль над выходным напряжением и суммарной подключенной мощностью с помощью встроенного в корпус дисплея.
• Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
• Автоматическое отключение нагрузки при коротком замыкании.
• Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
• Индикация режимов работы.

Стабилизатор Ресанта ACH-15000/3-Ц имеет суммарную мощность 15 кВт, по 5 кВт на фазу, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но общее потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 240-430 В линейное и 140-260 В фазное, но при понижении входного фазного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 7,5 кВт суммарно или по 2,5 кВт на каждую фазу.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Защита от перегрузки

• При повышении суммарной подключенной мощности на 120% от номинала, выход отключается в течение 20 секунд.
• При повышении суммарной подключенной мощности на 135% от номинала, выход отключается в течение 10 секунд.
• При повышении суммарной подключенной мощности на 150% от номинала, выход отключается в течение 5 секунд.

Описание индикаторов дисплея

Трехфазные стабилизаторы напряжения оборудованы тремя LCD-дисплеями, каждый дисплей на одну фазу.
Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа - индикатор активен постоянно при включенном устройстве.
3. Защита - индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
12. Входное напряжение - отображает входное напряжение.
13. Выходное напряжение - отображает выходное напряжение.

Комплектация

Стабилизатор напряжения:	1 шт
Руководство по эксплуатации:	1 шт
Упаковка:	1 шт



Документация

Паспорт на стабилизатор Ресанта АСН-15000/3-Ц

Сертификат соответствия на стабилизаторы Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на стабилизаторы напряжения 5 лет, при условии соблюдения правил эксплуатации.
