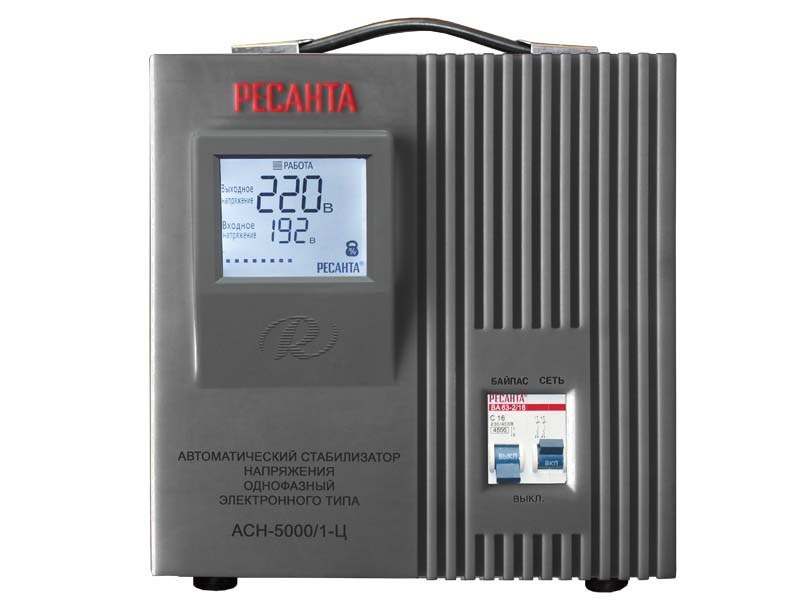

Стабилизатор напряжения Ресанта АСН-5000/1-Ц
Стабилизатор напряжения Ресанта АСН-5000/1-Ц предназначен для обеспечения качественного электропитания и поддержания стабильного напряжения сети бытового назначения 220 В, 50 Гц.
Область применения:
- Бытовое оборудование;
- Системы освещения;
- Системы кондиционирования и вентиляции воздуха;
- Насосное оборудование;
- Блоки управления систем обогрева и водоснабжения;
- Лабораторные установки;
- Изделия, содержащие электродвигатель.
Технические характеристики
Тип входной сети: | однофазная |
Диапазон входных напряжений: | 140…260 В |
Частота входной сети: | 50/60 Гц |
Номинальная мощность: | 5 кВт |
Диапазон выходных напряжений: | 203…237 В |
Подключение к сети: | клеммная колодка |
Подключение нагрузки: | клеммная колодка |
Высоковольтная защита: | 260 В ± 5 В |
Искажение синусоиды: | отсутствует |
Байпас: | да |
КПД, не менее: | 97 % |
Класс защиты: | IP20 |
Охлаждение: | естественное |
Рабочая температура окружающей среды: | 0…+45 °С |
Относительная влажность воздуха, не более: | 80 % |
Габаритные размеры, Д×Ш×В: | 220x230x340 мм |
Масса, не более: | 13 кг |
Гарантийный срок эксплуатации: | 12 месяцев |
Принцип работы
Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется "релейный". Осуществляется ступенчатая регулировка. При ступенчатой регулировке точность выходного напряжения возрастает до 8%, это 17,6 В, что вполне безопасно для всех бытовых приборов, по ГОСТ допустимо 10%. Но за счет этого сокращается время регулировки, оно минимально и составляет менее 15 миллисекунд, то есть менее 1 секунды! Такой стабилизатор стоит устанавливать в места где входное напряжение постоянно изменяется.
Общие сервисные функции стабилизатора
- Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
- Широкий диапазон входных напряжений 140-260 В.
- Высокое быстродействие.
- Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
- Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
- Автоматическое отключение нагрузки при коротком замыкании.
- Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
- Индикация режимов работы.
Стабилизатор Ресанта ACH-5000/1-Ц имеет мощность 5 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 2,5 кВт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.
При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.
Описание индикаторов дисплея
Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.
- Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
- Работа - индикатор активен постоянно при включенном устройстве.
- Защита - индикатор активен при срабатывании одной из защит.
- Индикатор нагрузки - изменяется пропорционально току нагрузки.
- Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
- Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
- Перегрев - индикатор активен при срабатывании защиты от перегрева.
- Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
- Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
- Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
- Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
- Входное напряжение - отображает входное напряжение.
- Выходное напряжение - отображает выходное напряжение.
Комплектация
Стабилизатор напряжения: | 1 шт |
Руководство по эксплуатации: | 1 шт |
Упаковка: | 1 шт |
Документация
Паспорт на стабилизатор Ресанта АСН-5000/1-Ц
Сертификат соответствия на стабилизаторы Ресанта
Дорогой покупатель!
Производитель устанавливает официальный срок службы на стабилизаторы напряжения 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.
-
Байпасесть
-
Высоковольтная защита260 В ± 5 В
-
Габаритные размеры, Д×Ш×В220x230x340 мм
-
Гарантийный срок эксплуатации12 месяцев
-
Диапазон входных напряжений140…260 В
-
Искажение синусоидыотсутствует
-
Класс защитыIP20
-
КПД, не менее97 %
-
Масса, не более13 кг
-
Мощность5 кВт
-
Относительная влажность воздуха, не более80 %
-
Охлаждениеестественное
-
Подключение к сетиклеммная колодка
-
Подключение нагрузкиклеммная колодка
-
Рабочая температура окружающей среды0…+45 °С
-
Тип входной сетиоднофазная
-
Тип стабилизатораоднофазный, релейный
-
Точность стабилизации220 В ±8 %
-
Частота входной сети50/60 Гц
-
Диапазон выходных напряжений220 В ± 8 %
