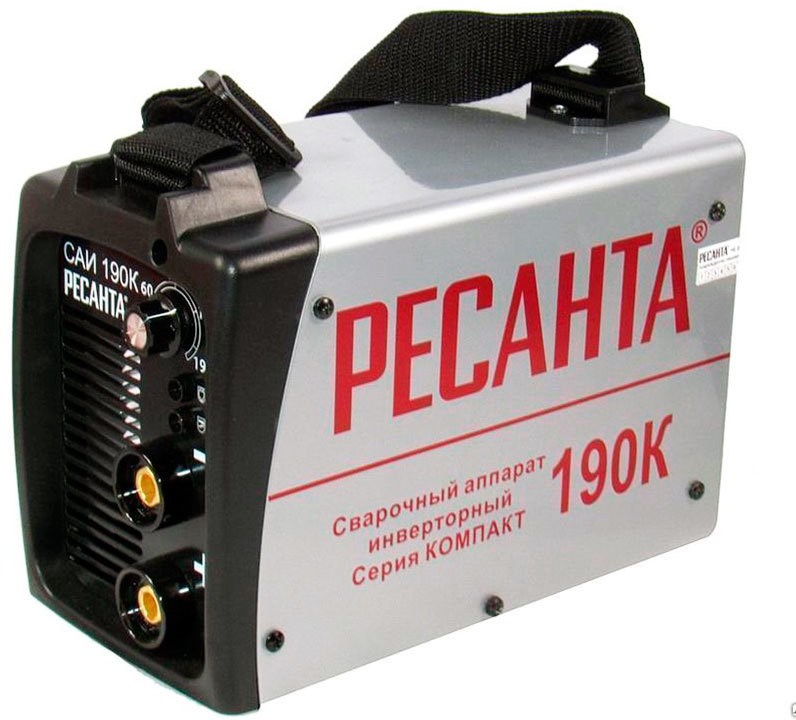

Сварочный аппарат инверторный Ресанта САИ-190К
Сварочный аппарат Ресанта САИ-190К предназначен для ручной электродуговой сварки постоянным током покрытым электродом. Данный аппарат может использоваться как в бытовом так и в промышленном сегменте.
Технические характеристики
Диапазон регулирования сварочного тока: | 10…190 А |
Максимальная потребляемая мощность: | 5,5 кВт |
Максимальный потребляемый ток: | 25 А |
Диапазон входных напряжений: | 140…260 В |
Максимальный диаметр электрода: | 5 мм |
Длинна кабеля с электрододержателем: | 2 м |
Длинна кабеля массы: | 1,5 м |
Продолжительность нагружения: | 70% при сварочном токе 190 А |
Напряжение холостого хода: | 80 В |
Напряжение дуги: | 27,6 В |
Защита от залипания: | функция "ANTI STICK" |
Защита от перегрева: | автоматическая |
Функция горячий старт: | есть |
Охлаждение: | принудительное |
Класс защиты: | IP21 |
Температура окружающей среды: | -10…+40 °С |
Габаритные размеры, Д×Ш×В: | 280х170х160 мм |
Масса, не более: | 4,3 кг |
Гарантийный срок эксплуатации: | 24 месяца |
Принцип работы
Заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция.
Устройство САИ-190К
Изделие выполнено в металлическом корпусе, на пластиковой передней панели которого расположено:
- Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины сварного электрода.
- Силовые разъемы для подключения сварочных кабелей.
- Индикатор «сеть» загорается при включении прибора.
- Индикатор «перегрев» загорается на несколько секунд при включении САИ и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
- Выключатель сеть (установлен на задней панели).
Горячий старт (HOT START)
Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.
Антизалипание (ANTI STICK)
При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.
IGBT
Все без исключения инверторы Ресанта изготовлены на IGBT-транзисторах. Эффект в том, что за счёт них срок использования аппарата увеличивается в 7 раз. Помимо этого уменьшается вес и габариты. У IGBT плата расположена вертикально, пыль на ней не оседает.
Диаметр электродов (мм) |
Ток (А) |
1,6 |
25-50 |
2 |
50-70 |
2,5 |
60-90 |
3,2 |
90-140 |
4 |
130-190 |
5 |
160-220 |
6 |
200-315 |
ПВ (продолжительность включения)
Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).
Напряжение холостого хода
Чем выше напряжение холостого хода, тем легче зажечь дугу. У данного инвертора оно равно 80 В, дуга зажигается легко, есть возможность варить цветные металлы.
Кабель держателя и массы длинной 2 метра, длина сетевого шнура 1,7 м, длина сварочного аппарата 30 см. Итого 4 метра рабочего пространства. Для более удобной работы достаточно обычного удлинителя нужного сечения.
Комплектация
Сварочный аппарат: | 1 шт |
Кабель с электрододержателем: | 1 шт |
Кабель с клеммой заземления: | 1 шт |
Руководство по эксплуатации: | 1 шт |
Упаковка: | 1 шт |
Документация
Паспорт на сварочный аппарат Ресанта САИ-190К
Сертификат соответствия на сварочные аппараты Ресанта
Дорогой покупатель!
Производитель устанавливает официальный срок службы на сварочные аппараты инверторные 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.
-
Габаритные размеры, Д×Ш×В280х170х160 мм
-
Гарантийный срок эксплуатации24 месяца
-
Диапазон входных напряжений140…260 В
-
Диапазон регулирования сварочного тока10…190 А
-
Длинна кабеля держателя и массы2 м
-
Защита от залипанияфункция "ANTI STICK"
-
Защита от перегреваавтоматическая
-
Класс защитыIP21
-
Максимальная потребляемая мощность5,5 кВт
-
Максимальный диаметр электрода5 мм
-
Максимальный потребляемый ток25 А
-
Масса, не более4,3 кг
-
Напряжение дуги27,6 В
-
Напряжение холостого хода80 В
-
Охлаждениепринудительное
-
Продолжительность нагружения70% при сварочном токе 190 А
-
Температура окружающей среды-10…+40 °С
-
Функция горячий стартесть
