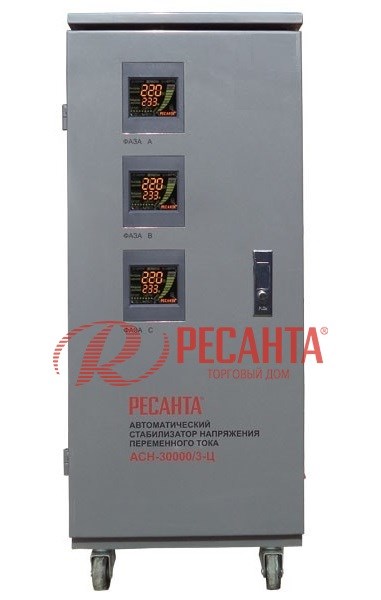

Стабилизатор напряжения Ресанта АСН-30000/3-Ц

Артикул:
63/4/18
Размеры:
800 x 400 x 400
Вес:
57
кг.
Есть в наличии
Количество:

Стабилизатор напряжения Ресанта АСН-30000/3-Ц предназначен для обеспечения качественного электропитания и поддержания стабильного напряжения сети 380 В, 50 Гц.

Область применения:

  • Промышленное и бытовое оборудование;
  • Дачи, загородные дома и коттеджи;
  • Станки и производственный инструмент;
  • Системы освещения;
  • Системы вентиляции воздуха;
  • Насосное оборудование;
  • Блоки управления систем обогрева и водоснабжения;
  • Лабораторные установки;
  • Электродвигатели.

Технические характеристики

Тип входной сети: трехфазная
Диапазон входных напряжений, линейное: 240…430 В
Диапазон входных напряжений, фазное: 140…260 В
Частота входной сети: 50/60 Гц
Номинальная мощность: 30 кВт
Диапазон выходных напряжений, линейное: 350…410 В
Диапазон выходных напряжений, фазное: 203…237 В
Подключение к сети: клеммная колодка
Подключение нагрузки: клеммная колодка
Искажение синусоиды: отсутствует
Байпас: нет
КПД, не менее: 97 %
Класс защиты: IP20
Охлаждение: естественное
Рабочая температура окружающей среды: 0…+45 °С
Относительная влажность воздуха, не более: 80 %
Габаритные размеры, Д×Ш×В: 800х400х400 мм
Масса, не более: 57 кг
Гарантийный срок эксплуатации: 12 месяцев



Принцип работы

Релейный стабилизатор осуществляет ступенчатую регулировку выходного напряжения. Трансформатор данного стабилизатора имеет четыре отвода, к которым подключены реле, при изменении входного напряжения измерительная плата анализирует напряжение и подает сигнал на нужное реле, тем самым добавляя или уменьшая напряжение на выходе трансформатора. Благодаря быстрому переключению реле стабилизатор имеет хорошее быстродействие, скорость отработки любого скачка напряжения 10-15 миллисекунд. Такой стабилизатор стоит устанавливать в места, где входное напряжение постоянно колеблется (скачет) или при больших перепадах входного напряжения.



Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
  • Широкий диапазон входных напряжений 240-430 В линейное, 140-260 В фазное.
  • Высокое быстродействие.
  • Контроль над выходным напряжением и суммарной подключенной мощностью с помощью встроенного в корпус дисплея.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-30000/3-Ц имеет суммарную мощность 30 кВт, по 10 кВт на фазу, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но общее потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 240-430 В линейное и 140-260 В фазное, но при понижении входного фазного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 15 кВт суммарно или по 5 кВт на каждую фазу.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Защита от перегрузки

  • При повышении суммарной подключенной мощности на 120% от номинала, выход отключается в течение 20 секунд.
  • При повышении суммарной подключенной мощности на 135% от номинала, выход отключается в течение 10 секунд.
  • При повышении суммарной подключенной мощности на 150% от номинала, выход отключается в течение 5 секунд.

Описание индикаторов дисплея

Трехфазные стабилизаторы напряжения оборудованы тремя LCD-дисплеями, каждый дисплей на одну фазу.
Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа - индикатор активен постоянно при включенном устройстве.
  3. Защита - индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
  5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
  10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение - отображает входное напряжение.
  13. Выходное напряжение - отображает выходное напряжение.

Комплектация

Стабилизатор напряжения: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на стабилизатор Ресанта АСН-30000/3-Ц

Скачать Сертификат соответствия на стабилизаторы Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на стабилизаторы напряжения 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.

  • Байпас
    нет
  • Габаритные размеры, Д×Ш×В
    800х400х400 мм
  • Гарантийный срок эксплуатации
    12 месяцев
  • Диапазон входных напряжений
    240…430 В
  • Искажение синусоиды
    отсутствует
  • Класс защиты
    IP20
  • КПД, не менее
    97 %
  • Масса, не более
    57 кг
  • Относительная влажность воздуха, не более
    80 %
  • Охлаждение
    естественное
  • Подключение к сети
    клеммная колодка
  • Подключение нагрузки
    клеммная колодка
  • Рабочая температура окружающей среды
    0…+45 °С
  • Тип входной сети
    трехфазная
  • Тип стабилизатора
    трехфазный, релейный
  • Точность стабилизации
    380 В ±8 %
  • Частота входной сети
    50/60 Гц
  • Диапазон выходных напряжений
    350…410 В
