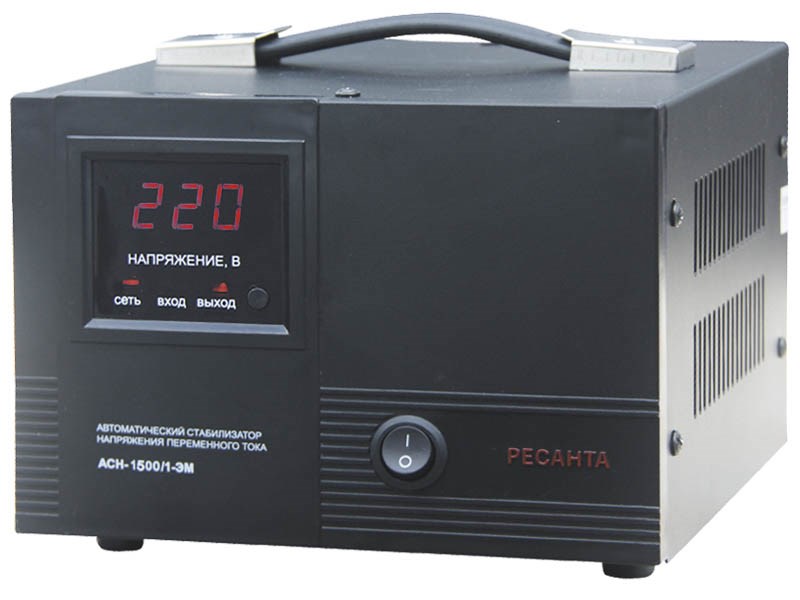

Стабилизатор напряжения Ресанта АСН-1500/1-ЭМ
Стабилизатор напряжения Ресанта АСН-1500/1-ЭМ предназначен для обеспечения качественного электропитания и поддержания стабильного напряжения сети бытового назначения 220 В, 50 Гц.
Область применения:
- Бытовое оборудование;
- Системы освещения;
- Системы кондиционирования и вентиляции воздуха;
- Насосное оборудование;
- Блоки управления систем обогрева и водоснабжения;
- Лабораторные установки.
Технические характеристики
Тип входной сети: | однофазная |
Диапазон входных напряжений: | 140…260 В |
Частота входной сети: | 50/60 Гц |
Номинальная мощность: | 1,5 кВт |
Диапазон выходных напряжений: | 216…224 В |
Подключение к сети: | кабель с вилкой |
Подключение нагрузки: | розетка |
Высоковольтная защита: | 260 В ± 5 В |
Искажение синусоиды: | отсутствует |
Байпас: | нет |
КПД, не менее: | 97 % |
Класс защиты: | IP20 |
Охлаждение: | естественное |
Рабочая температура окружающей среды: | 0…+45 °С |
Относительная влажность воздуха, не более: | 80 % |
Габаритные размеры, Д×Ш×В: | 210х190х150 мм |
Масса, не более: | 6,1 кг |
Гарантийный срок эксплуатации: | 12 месяцев |
Принцип работы
На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек. Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний.
Общие сервисные функции стабилизатора
- Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
- Широкий диапазон входных напряжений 140-260 В.
- Высокая точность стабилизации – 2 %.
- Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
- Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
- Автоматическое отключение нагрузки при коротком замыкании.
- Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
- Индикация режимов работы.
Стабилизатор Ресанта ACH-1500/1-ЭМ имеет мощность 1,5 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 750 Вт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.
При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.
Описание индикаторов дисплея
Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.
- Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
- Работа - индикатор активен постоянно при включенном устройстве.
- Защита - индикатор активен при срабатывании одной из защит.
- Индикатор нагрузки - изменяется пропорционально току нагрузки.
- Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
- Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
- Перегрев - индикатор активен при срабатывании защиты от перегрева.
- Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
- Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
- Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
- Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
- Входное напряжение - отображает входное напряжение.
- Выходное напряжение - отображает выходное напряжение.
Комплектация
Стабилизатор напряжения: | 1 шт |
Руководство по эксплуатации: | 1 шт |
Упаковка: | 1 шт |
Документация
Паспорт на стабилизатор Ресанта АСН-1500/1-ЭМ
Сертификат соответствия на стабилизаторы Ресанта
Дорогой покупатель!
Производитель устанавливает официальный срок службы на стабилизаторы напряжения 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.
-
Байпаснет
-
Высоковольтная защита260 В ± 5 В
-
Габаритные размеры, Д×Ш×В210х190х150 мм
-
Гарантийный срок эксплуатации12 месяцев
-
Диапазон входных напряжений140…260 В
-
Искажение синусоидыотсутствует
-
Класс защитыIP20
-
КПД, не менее97 %
-
Масса, не более6,1 кг
-
Мощность1,5 кВт
-
Относительная влажность воздуха, не более80 %
-
Охлаждениеестественное
-
Подключение к сетикабель с вилкой
-
Подключение нагрузкирозетка
-
Рабочая температура окружающей среды0…+45 °С
-
Тип входной сетиоднофазная
-
Тип стабилизатораоднофазный, электромеханический
-
Точность стабилизации220 В ±2 %
-
Частота входной сети50/60 Гц
-
Диапазон выходных напряжений216…224 В
