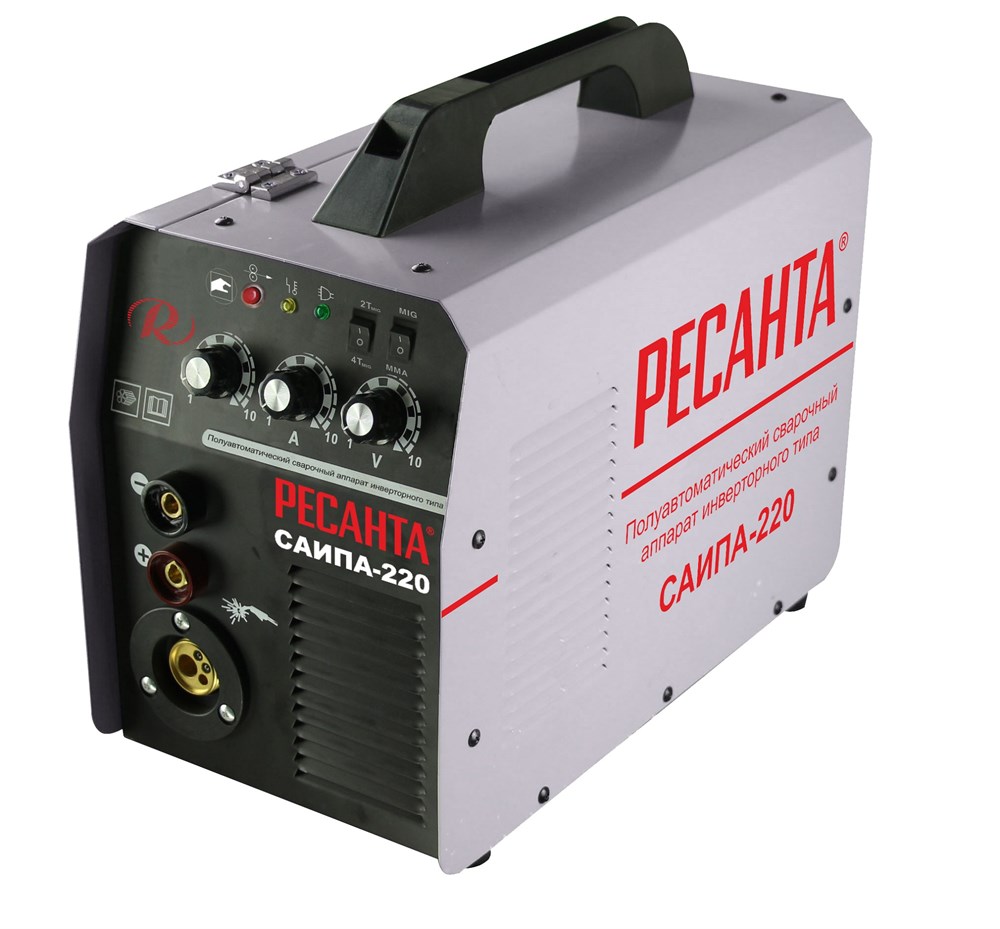

Полуавтоматический сварочный аппарат Ресанта САИПА-220
Полуавтоматический сварочный аппарат Ресанта САИПА-220 предназначен для ручной электродуговой сварки постоянным током проволокой в среде защитного газа (углекислого, аргона или их смеси), без газа (проволокой покрытой флюсом), а также для ручной электродуговой сварки постоянным током покрытым электродом (MMA). Данный аппарат может использоваться как в бытовом так и в промышленном сегменте.
Технические характеристики
Диапазон регулирования сварочного тока MIG/MAG: | 30…220 А |
Диапазон регулирования сварочного тока MMA: | 15…220 А |
Максимальная потребляемая мощность: | 7,3 кВт |
Максимальный потребляемый ток: | 33 А |
Диапазон входных напряжений: | 140…270 В |
Рекомендуемый диаметр проволоки: | 0,8…1 мм |
Максимальный диаметр электрода: | 6 мм |
Сварочная горелка: | съемная |
Длинна кабеля с электрододержателем: | в комплект поставки не входит |
Длинна кабеля массы: | 1,5 м |
Продолжительность нагружения: | 70% при сварочном токе 220 А |
Напряжение дуги: | 15,5…24 В |
Защита от залипания: | функция "ANTI STICK" |
Защита от перегрева: | автоматическая |
Функция горячий старт: | есть |
Охлаждение: | принудительное |
Класс защиты: | IP21 |
Температура окружающей среды: | -10…+40 °С |
Габаритные размеры, Д×Ш×В: | 560х200х330 мм |
Масса, не более: | 14,7 кг |
Гарантийный срок эксплуатации: | 24 месяца |
Принцип работы
Источником питания служит инвертор на основе IGBT транзисторов. Принцип работы инвертора заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Сварка происходит плавящимся электродом в среде защитного газа. Электродом служит металлическая проволока, намотанная на катушку, подающаяся в зону сварки регулируемым механизмом протяжки. Защитный газ подается в зону сварки из присоединяемого баллона через электромагнитный клапан. Аппарат имеет встроенную защиту от перегрева и оснащен регулировками величины тока и скорости подачи сварочной проволоки в зависимости от материала и толщины свариваемой заготовки.
Устройство САИПА-220
Изделие выполнено в металлическом корпусе с открывающейся боковой крышкой, на передней панели которого расположено:
- Кнопка переключения режимов MIG/MAG и ММА.
- Регулятор напряжения дуги для режима MIG/MAG (данная регулировка только для режима MIG/MAG).
- Регулятор величины сварочного тока и подачи сварочной проволоки для режима MIG/MAG и регулятор величины сварочного тока для режима ММА.
- Регулятор форсажа дуги.
- Принудительная протяжка сварочной проволоки.
- Силовые разъемы для подключения сварочных кабелей.
- Индикатор «сеть» загорается при включении прибора.
- Индикатор «перегрев» загорается на несколько секунд при включении и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
- Автоматический выключатель. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).
Сила сварочного тока
С увеличением силы сварочного тока повышается глубина провара, что приводит к увеличению доли основного металла в шве. Ширина шва сначала несколько увеличивается, а затем уменьшается. Силу сварочного тока устанавливают в зависимости от выбранного диаметра электрода.
Скорость подачи проволоки
Связана с силой сварочного тока и регулируется одновременно с ним. Ее устанавливают с таким расчетом, чтобы в процессе сварки не происходило коротких замыканий и обрывов дуги.
Напряжение дуги
С увеличением напряжение дуги глубина провара уменьшается, а ширина шва увеличивается. Чрезмерное увеличение напряжения дуги сопровождается повышенным разбрызгиванием жидкого металла, ухудшением газовой защиты и образованием пор в наплавленном металле. Напряжение дуги устанавливается в зависимости от выбранной силы сварочного тока.
Вылет электрода
С увеличением вылета электрода ухудшается устойчивость горения дуги и формирование шва, а также увеличивается разбрызгивание жидкого металла. Очень малый вылет затрудняет наблюдение за процессом сварки, вызывает частое подгорание газового сопла горелки. Величину вылета электрода, а также расстояние от сопла горелки до поверхности металла устанавливают в зависимости от выбранного диаметра электродной проволоки.
Диаметр электродной проволоки: | 0,5-0,8 мм | 0,8-0,1 мм |
Вылет электрода: | 7-10 мм | 8-12 мм |
Расстояние от сопла до металла: | 7-10 мм | 8-12 мм |
Расход углекислого газа: | 10-15 дм3/мин | 10-15 дм3/мин |
Горячий старт (HOT START)
Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.
Антизалипание (ANTI STICK)
При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.
Диаметр электродов | Ток |
1,6 мм | 25-50 А |
2 мм | 50-70 А |
2,5 мм | 60-90 А |
3,2 мм | 90-140 А |
4 мм | 130-190 А |
5 мм | 160-220 А |
6 мм | 200-315 А |
ПВ (продолжительность включения)
Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).
Комплектация
Сварочный аппарат: | 1 шт |
Кабель с горелкой: | 1 шт |
Кабель с клеммой заземления: | 1 шт |
Руководство по эксплуатации: | 1 шт |
Упаковка: | 1 шт |
Документация
Паспорт на сварочный аппарат Ресанта САИПА-220
Сертификат соответствия на сварочные аппараты Ресанта
