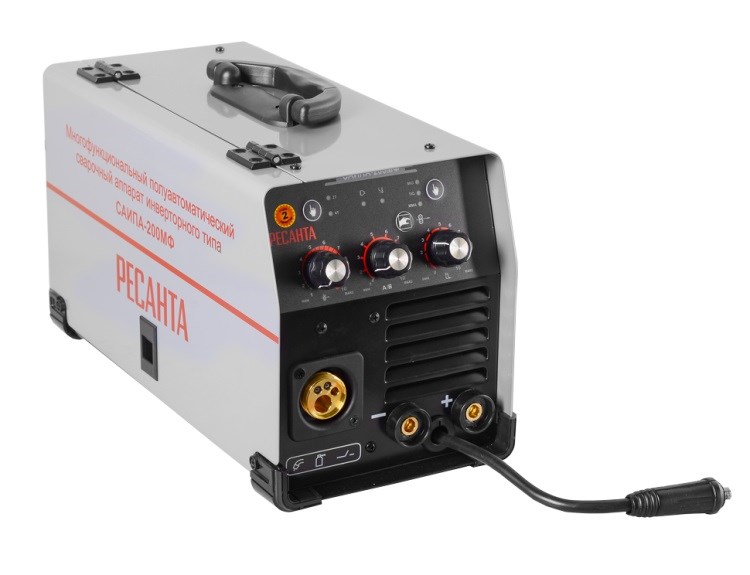

Полуавтоматический сварочный аппарат Ресанта САИПА-200МФ
Сварочный аппарат Ресанта САИПА 200МФ – универсальный компактный инструмент, который позволит проводить сварку разных материалов различными методами. Современные системы и технологии, реализованные в устройстве, помогут справиться с таким сложным процессом, как выполнение сварных швов, даже новичку. Сварочный полуавтоматический инверторный аппарат – универсальное устройство для формирования качественных сварных швов на черных и цветных металлах различными методами сварки.
Универсальность Ресанта САИПА 200МФ обусловлена возможностью работать с разными режимами сварки:
- MIG/MAG. Сварка с инертными и активными газами.
- MMA. Дуговая сварка с использованием электродов.
- TIG. Сварка с помощью неплавящегося электрода.
Важная особенность полуавтоматического аппарата заключается в том, что проволока подаётся сама. Оператору не нужно прерывать работу для заправки, а также отвлекаться. Швы получаются аккуратные.
Отличительные особенности Ресанта САИПА 200МФ:
- Устройство однофазное. Оно работает от сети в 220 В.
- Функция HotStart повышает сварочный ток в автоматическом режиме. Это облегчает начало работы.
- Arcforce способна повышать устойчивость дуги.
- Antistick снижает сварочный ток при залипании электрода. Благодаря этому шов получается ровным.
- На корпусе расположен регулятор величины сварочного тока.
- Защита от перегрева обеспечивает долговечность устройства. На передней части корпуса загорается соответствующая сигнальная лампочка. Аппарат не нужно выключать из сети. Как только остынет, он вернется к заданным параметрам.
- В комплекте с устройством поставляются горелка MIG, кабель заземления, электрододержатель MMA, 2 наконечника, ролик 0,8/1, сетевой кабель.
Технические характеристики
Диапазон регулирования сварочного тока MIG/MAG: | 30…200 А |
Диапазон регулирования сварочного тока MMA/TIG: | 10…200 А |
Максимальная потребляемая мощность MMA: | 6,8 кВт |
Максимальная потребляемая мощность MIG: | 5,8 кВт |
Максимальная потребляемая мощность TIG: | 4,6 кВт |
Максимальный потребляемый ток: | 22 А |
Диапазон входных напряжений: | 207…253 В |
Диаметр сварочной проволоки MIG: | 0,6/0,8/1,0 мм |
Максимальный диаметр электрода: | 5 мм |
Сварочная горелка: | съемная |
Длинна кабеля с электрододержателем: | 2 м |
Длинна кабеля массы: | 1,5 м |
Продолжительность нагружения: | 70% при сварочном токе 200 А |
Напряжение дуги: | 17,6…27,6 В |
Защита от залипания: | функция "ANTI STICK" |
Защита от перегрева: | автоматическая |
Функция горячий старт: | есть |
Охлаждение: | принудительное |
Класс защиты: | IP21 |
Температура окружающей среды: | -10…+40 °С |
Габаритные размеры, Д×Ш×В: | 520х320х310 мм |
Масса, не более: | 13 кг |
Гарантийный срок эксплуатации: | 24 месяца |
Принцип работы
Источником питания служит инвертор на основе IGBT транзисторов. Принцип работы инвертора заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Сварка происходит плавящимся электродом в среде защитного газа. Электродом служит металлическая проволока, намотанная на катушку, подающаяся в зону сварки регулируемым механизмом протяжки. Защитный газ подается в зону сварки из присоединяемого баллона через электромагнитный клапан. Аппарат имеет встроенную защиту от перегрева и оснащен регулировками величины тока и скорости подачи сварочной проволоки в зависимости от материала и толщины свариваемой заготовки.
Устройство САИПА-200МФ
Изделие выполнено в металлическом корпусе с открывающейся боковой крышкой, на передней панели которого расположено:
- Кнопка переключения режимов MIG/MAG и ММА.
- Регулятор напряжения дуги для режима MIG/MAG (данная регулировка только для режима MIG/MAG).
- Регулятор величины сварочного тока и подачи сварочной проволоки для режима MIG/MAG и регулятор величины сварочного тока для режима ММА.
- Принудительная протяжка сварочной проволоки.
- Силовые разъемы для подключения сварочных кабелей.
- Индикатор «сеть» загорается при включении прибора.
- Индикатор «перегрев» загорается на несколько секунд при включении и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
- Автоматический выключатель. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).
Сила сварочного тока
С увеличением силы сварочного тока повышается глубина провара, что приводит к увеличению доли основного металла в шве. Ширина шва сначала несколько увеличивается, а затем уменьшается. Силу сварочного тока устанавливают в зависимости от выбранного диаметра электрода.
Скорость подачи проволоки
Связана с силой сварочного тока и регулируется одновременно с ним. Ее устанавливают с таким расчетом, чтобы в процессе сварки не происходило коротких замыканий и обрывов дуги.
Напряжение дуги
С увеличением напряжение дуги глубина провара уменьшается, а ширина шва увеличивается. Чрезмерное увеличение напряжения дуги сопровождается повышенным разбрызгиванием жидкого металла, ухудшением газовой защиты и образованием пор в наплавленном металле. Напряжение дуги устанавливается в зависимости от выбранной силы сварочного тока.
Вылет электрода
С увеличением вылета электрода ухудшается устойчивость горения дуги и формирование шва, а также увеличивается разбрызгивание жидкого металла. Очень малый вылет затрудняет наблюдение за процессом сварки, вызывает частое подгорание газового сопла горелки. Величину вылета электрода, а также расстояние от сопла горелки до поверхности металла устанавливают в зависимости от выбранного диаметра электродной проволоки.
Диаметр электродной проволоки: | 0,5-0,8 мм | 0,8-0,1 мм |
Вылет электрода: | 7-10 мм | 8-12 мм |
Расстояние от сопла до металла: | 7-10 мм | 8-12 мм |
Расход углекислого газа: | 10-15 дм3/мин | 10-15 дм3/мин |
Горячий старт (HOT START)
Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.
Антизалипание (ANTI STICK)
При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.
Диаметр электродов | Ток |
1,6 мм | 25-50 А |
2 мм | 50-70 А |
2,5 мм | 60-90 А |
3,2 мм | 90-140 А |
4 мм | 130-190 А |
5 мм | 160-220 А |
6 мм | 200-315 А |
ПВ (продолжительность включения)
Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).
Комплектация
Сварочный аппарат: | 1 шт |
Кабель с горелкой: | 1 шт |
Кабель с электрододержателем: | 1 шт |
Кабель с клеммой заземления: | 1 шт |
Ремень для переноски: | 1 шт |
Руководство по эксплуатации: | 1 шт |
Упаковка: | 1 шт |
Документация
Паспорт на сварочный аппарат Ресанта САИПА-200МФ
Сертификат соответствия на сварочные аппараты Ресанта
