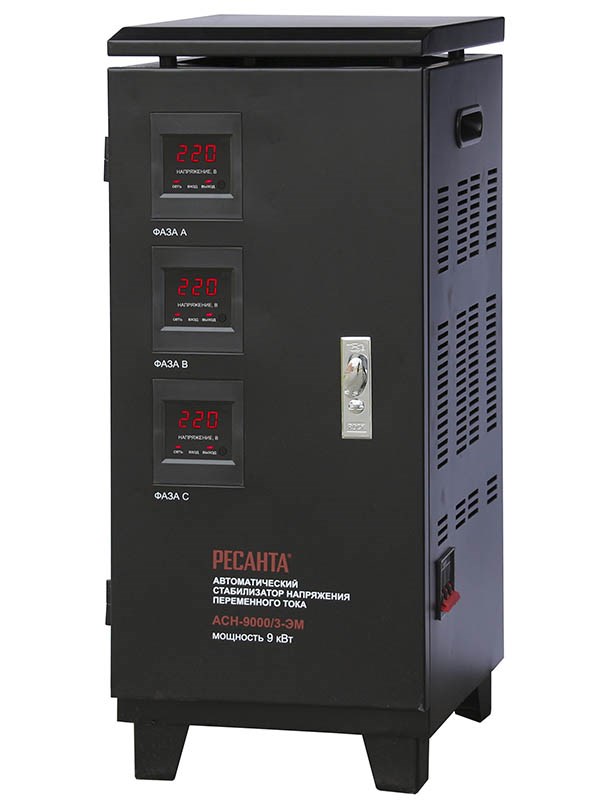

Стабилизатор напряжения Ресанта АСН-9000/3-ЭМ

Артикул:
63/4/4
Размеры:
770 x 330 x 330
Вес:
39,1
кг.
Есть в наличии
Количество:

Стабилизатор напряжения Ресанта АСН-9000/3-ЭМ предназначен для обеспечения качественного электропитания и поддержания стабильного напряжения сети 380 В, 50 Гц.

Область применения:

  • Промышленное и бытовое оборудование;
  • Дачи, загородные дома и коттеджи;
  • Станки и производственный инструмент;
  • Системы освещения;
  • Системы вентиляции воздуха;
  • Насосное оборудование;
  • Блоки управления систем обогрева и водоснабжения;
  • Лабораторные установки;
  • Электродвигатели.

Технические характеристики

Тип входной сети: трехфазная
Диапазон входных напряжений, линейное: 240…430 В
Диапазон входных напряжений, фазное: 140…260 В
Частота входной сети: 50/60 Гц
Номинальная мощность: 9 кВт
Диапазон выходных напряжений, линейное: 372…387 В
Диапазон выходных напряжений, фазное: 216…224 В
Подключение к сети: клеммная колодка
Подключение нагрузки: клеммная колодка
Искажение синусоиды: отсутствует
Байпас: нет
КПД, не менее: 98 %
Класс защиты: IP20
Охлаждение: естественное
Рабочая температура окружающей среды: 0…+45 °С
Относительная влажность воздуха, не более: 80 %
Габаритные размеры, Д×Ш×В: 770х330х330 мм
Масса, не более: 39,1 кг
Гарантийный срок эксплуатации: 12 месяцев



Принцип работы

На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек. Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний.

Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
  • Широкий диапазон входных напряжений 240-430 В линейное, 140-260 В фазное.
  • Высокая точность стабилизации – 2 %.
  • Контроль над выходным напряжением и суммарной подключенной мощностью с помощью встроенного в корпус дисплея.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-9000/3-ЭМ имеет суммарную мощность 9 кВт, по 3 кВт на фазу, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но общее потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 240-430 В линейное и 140-260 В фазное, но при понижении входного фазного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 4,5 кВт суммарно или по 1,5 кВт на каждую фазу.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Защита от перегрузки

  • При повышении суммарной подключенной мощности на 120% от номинала, выход отключается в течение 20 секунд.
  • При повышении суммарной подключенной мощности на 135% от номинала, выход отключается в течение 10 секунд.
  • При повышении суммарной подключенной мощности на 150% от номинала, выход отключается в течение 5 секунд.

Описание индикаторов дисплея

Трехфазные стабилизаторы напряжения оборудованы тремя LCD-дисплеями, каждый дисплей на одну фазу.
Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа - индикатор активен постоянно при включенном устройстве.
  3. Защита - индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
  5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
  10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение - отображает входное напряжение.
  13. Выходное напряжение - отображает выходное напряжение.

Комплектация

Стабилизатор напряжения: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на стабилизатор Ресанта АСН-9000/3-ЭМ

Скачать Сертификат соответствия на стабилизаторы Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на стабилизаторы напряжения 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.

  • Байпас
    нет
  • Габаритные размеры, Д×Ш×В
    770х330х330 мм
  • Гарантийный срок эксплуатации
    12 месяцев
  • Диапазон входных напряжений
    240…430 В
  • Искажение синусоиды
    отсутствует
  • Класс защиты
    IP20
  • КПД, не менее
    98 %
  • Масса, не более
    39,1 кг
  • Мощность
    9 кВт
  • Относительная влажность воздуха, не более
    80 %
  • Охлаждение
    естественное
  • Подключение к сети
    клеммная колодка
  • Подключение нагрузки
    клеммная колодка
  • Рабочая температура окружающей среды
    0…+45 °С
  • Тип входной сети
    трехфазная
  • Тип стабилизатора
    трехфазный, электромеханический
  • Точность стабилизации
    380 В ±2 %
  • Частота входной сети
    50/60 Гц
  • Диапазон выходных напряжений
    372…387 В
