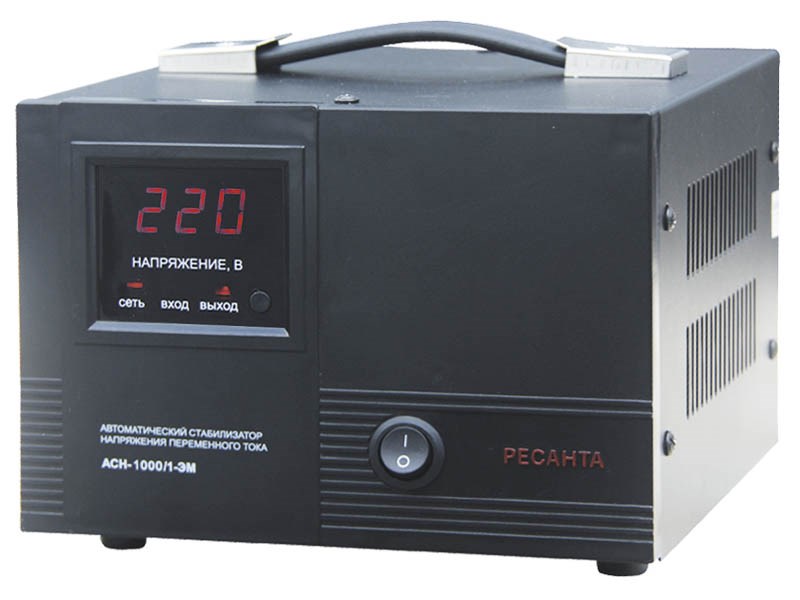

Стабилизатор напряжения Ресанта АСН-1000/1-ЭМ

Артикул:
63/1/2
Размеры:
210 x 190 x 150
Вес:
4,9
кг.
Есть в наличии
Количество:

Стабилизатор напряжения Ресанта АСН-1000/1-ЭМ предназначен для обеспечения качественного электропитания и поддержания стабильного напряжения сети бытового назначения 220 В, 50 Гц.

Область применения:

  • Бытовое оборудование;
  • Системы освещения;
  • Системы кондиционирования и вентиляции воздуха;
  • Насосное оборудование;
  • Блоки управления систем обогрева и водоснабжения;
  • Лабораторные установки.

Технические характеристики

Тип входной сети: однофазная
Диапазон входных напряжений: 140…260 В
Частота входной сети: 50/60 Гц
Номинальная мощность: 1 кВт
Диапазон выходных напряжений: 216…224 В
Подключение к сети: кабель с вилкой
Подключение нагрузки: розетка
Высоковольтная защита: 260 В ± 5 В
Искажение синусоиды: отсутствует
Байпас: нет
КПД, не менее: 97 %
Класс защиты: IP20
Охлаждение: естественное
Рабочая температура окружающей среды: 0…+45 °С
Относительная влажность воздуха, не более: 80 %
Габаритные размеры, Д×Ш×В: 210х190х150 мм
Масса, не более: 4,9 кг
Гарантийный срок эксплуатации: 12 месяцев



Принцип работы

На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек. Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний.

Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
  • Широкий диапазон входных напряжений 140-260 В.
  • Высокая точность стабилизации – 2 %.
  • Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-1000/1-ЭМ имеет мощность 1 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 500 Вт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа - индикатор активен постоянно при включенном устройстве.
  3. Защита - индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
  5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
  10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение - отображает входное напряжение.
  13. Выходное напряжение - отображает выходное напряжение.

Комплектация

Стабилизатор напряжения: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на стабилизатор Ресанта АСН-1000/1-ЭМ

Скачать Сертификат соответствия на стабилизаторы Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на стабилизаторы напряжения 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.

  • Байпас
    нет
  • Высоковольтная защита
    260 В ± 5 В
  • Габаритные размеры, Д×Ш×В
    210х190х150 мм
  • Гарантийный срок эксплуатации
    12 месяцев
  • Диапазон входных напряжений
    140…260 В
  • Искажение синусоиды
    отсутствует
  • Класс защиты
    IP20
  • КПД, не менее
    97 %
  • Масса, не более
    4,9 кг
  • Мощность
    1 кВт
  • Относительная влажность воздуха, не более
    80 %
  • Охлаждение
    естественное
  • Подключение к сети
    кабель с вилкой
  • Подключение нагрузки
    розетка
  • Рабочая температура окружающей среды
    0…+45 °С
  • Тип входной сети
    однофазная
  • Тип стабилизатора
    однофазный, электромеханический
  • Точность стабилизации
    220 В ±2 %
  • Частота входной сети
    50/60 Гц
  • Диапазон выходных напряжений
    216…224 В
