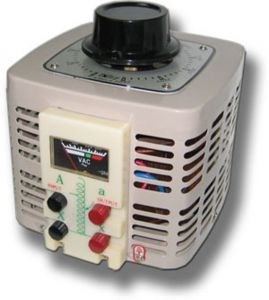

Автотрансформатор Ресанта TDGC2-1K

Автотрансформатор Ресанта TDGC2-1K
Артикул:
63/5/1
Размеры:
182 x 207 x 158
Вес:
6
кг.
Есть в наличии
Количество:

Автотрансформатор Ресанта TDGC2-1K предназначен для плавного регулирования напряжения.

Область применения:

  • в качестве лабораторного автотрансформатора (ЛАТР);
  • при наладке и тестировании промышленного и бытового электрооборудования;
  • для поддержания в ручном режиме номинального напряжения на нагрузке переменного промышленного и бытового назначения при длительном отклонение напряжении сети.

Технические характеристики

Тип входной сети: однофазная
Номинальное входное напряжение: 220 В
Частота входной сети: 50 Гц
Номинальная мощность: 1 кВА
Диапазон выходных напряжений: 0…250 В
Максимальный ток: 4 А
Подключение к сети: клеммные зажимы
Подключение нагрузки: клеммные зажимы
Класс защиты: IP20
Охлаждение: естественное
Рабочая температура окружающей среды: +5…+40 °С
Относительная влажность воздуха, не более: 80 %
Габаритные размеры, Д×Ш×В: 158x182x207 мм
Масса, не более: 6 кг
Гарантийный срок эксплуатации: 12 месяцев



Принцип работы

Однофазный трансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящей угольной щетки. Регулирование напряжения осуществляется за счет изменения коэффициента трансформации. При перемещении угольной щетки по обмотке трансформатора измеряется коэффициент трансформации и, как следствие, действительное значение выходного напряжения. При коэффициенте трансформации, равном 1, вся электрическая энергия из сети передается в нагрузку гальванически.

Электромагнитный узел изделия помещен в металлический корпус, обеспечивающий защиту от механических повреждений, повышенной загрязненности неизолированной дорожки обмотки и защищающий пользователя от высокого напряжения сети. Все модели автотрансформаторов снабжены шкалой поворота ручки регулятора

Комплектация

Автотрансформатор: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на автотрансформатор Ресанта TDGC2-1K

Скачать Сертификат соответствия на автотрансформаторы Ресанта

Дорогой покупатель!

Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.
